Винтовой вакуумный насос Edwards GXS450

Насос GXS450 представляет собой сухой винтовой насос, обеспечивающий сухую откачку объемов и гарантирующий производительность 450 м³/ч.

Преимущества насоса GXS450:

1. Усовершенствованная конструкция ротора насоса – винт с переменным шагом;

2. Встроенная система управления теплопередачей и уникальная конструкция ротора и статора;

3. Двухсторонняя поддержка вала;

4. Возможность работы с жидкостями и пылью;

5. Шестерни с масляной смазкой устраняют необходимость дополнительной смазки и связанного с этим периодического технического обслуживания;

6. Используются подшипники лучшего качества и специальное масло с низким давлением паров;

7. Различные дополнительные принадлежности для повышения надежности: устройства для продувки большим потоком газа и для промывки растворителем с целью удаления пыли, отложений и осадка из рабочего объема и улучшенная система управления насосом с дополнительным ручным пультом PDT (Pump Display Terminal).

8. Возможность комплектации высокоэффективным бустерным насосом для увеличения производительности и глубины вакуума;

9. В насосе использованы высокоэффективные высокогерметичные двигатели с высоким КПД и максимальным вращающим моментом и исключающие течи масла;

10. Двигатели и приводы с водяным охлаждением повышают надежность и увеличивают срок службы, а также снижают стоимость обслуживания;

11. Бесконтактные уплотнения с длительным сроком службы и внутренним лабиринтным уплотнением с блокировкой масла обеспечивают высокую эффективность с возможностью дополнительной продувки уплотнения газом.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Максимальная скорость откачки	450 м3/ч
Предельное давление (с продувкой)	1x10-2 мбар
Предельное давление (без продувки)	5x10-3 мбар
Максимальное давление на выхлопе	1400 мбар
Потребляемая мощность Предельная Пиковая	7,2 кВт 17,3 кВт
Мощность электродвигателя	11 кВт
Уровень шума	<64 дБА
Масса насоса	640 кг
Входной фланец	ISO100
Выходной фланец	NW50
Степень IP	31
Параметры охлаждающей воды
Максимальный расход воды	6 л/мин
Рабочая температура	5-40 °С
Максимальное давление	6,9 бар
Минимальное падение давления на насосе	1,0 бар
Параметры газа продувки
Расход *легкий режим	12 л/мин
Расход *нормальный режим	18-146 л/мин
Давление (максимум-минимум)	2,5-6,9 бар изб.
Смазка
Тип масла	PFPE Drynert 25/6
Объем	1,8 л

*информация по продувке насоса: легкий режим: только продувка уплотнения вала; нормальный режим: продувка уплотнения вала, высоковакуумная продувка, продувка входа, вспомогательный газобалласт и продувка выхода (с выпускным датчиком давления); тяжелый режим: то же самое, что и нормальный режим + продувка большим потоком/промывка растворителем.

Габаритные размеры GXS450

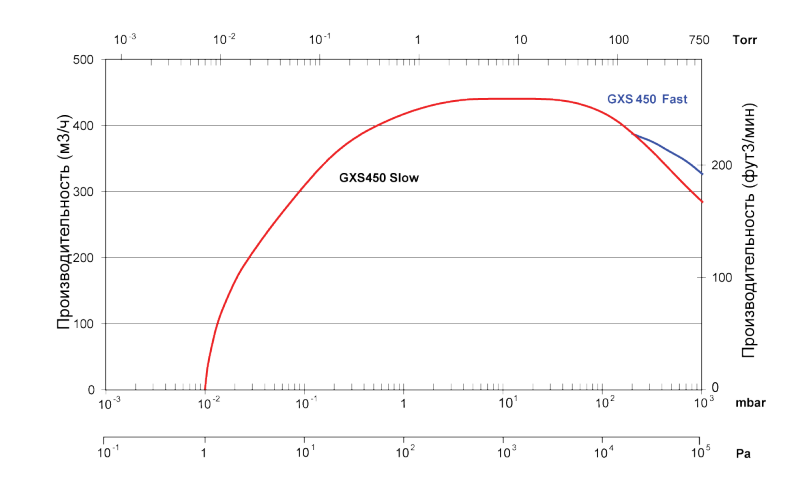

Кривая производительности GXS450
