Вакуумные датчики

Вакуумные датчики используют для контроля давления в установках, где параметры процесса зависят от степени разрежения. Универсального метода измерения для всего диапазона от атмосферного давления до высокого вакуума нет, поэтому прибор подбирают по рабочему диапазону, составу газа, требуемой точности и способу интеграции в систему.

В каталоге «Интек Аналитики» представлены вакуумные манометры и датчики разных типов. Наши специалисты помогут подобрать исполнение для лабораторной, аналитической или промышленной установки.

Виды вакуумных датчиков

По принципу действия выделяют несколько основных групп:

• Деформационные определяют давление по воздействию газа на чувствительный элемент. К ним относятся мембранно-емкостные модели. Такой измеритель вакуума подходит для процессов, где важна независимость показаний от рода газа;
• Тепловые, например, датчики Пирани, оценивают давление по теплоотдаче нагретого элемента в окружающую среду. Их показания зависят от свойств газа, что учитывают при настройке и эксплуатации;

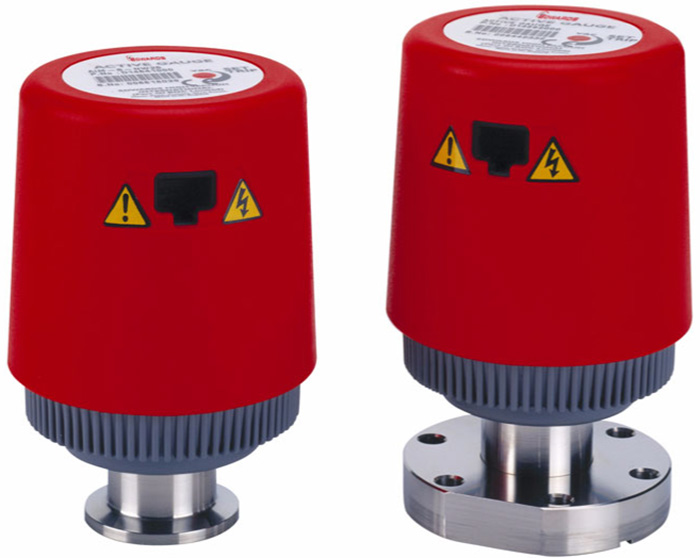

• Ионизационные применяют при более глубоком разрежении. В эту группу входят приборы с холодным или горячим катодом. Для охвата широкого диапазона используются комбинированные решения, объединяющие несколько физических принципов в одном корпусе.

В каталоге есть активные и пассивные исполнения, модели с аналоговым или цифровым интерфейсом. Перед покупкой цифрового вакуумметра для системы учитывается способ передачи сигнала в контроллер или ПЛК, а не только наличие локальной индикации.

Устройство и принцип работы

Конструкция зависит от метода измерения. У датчика Пирани чувствительный элемент нагревается электрическим током; теплоотдача в окружающий газ меняется вместе с давлением. Ионизационные приборы определяют его по току заряженных частиц. В мембранно-емкостных моделях изменение давления вызывает деформацию мембраны, которая преобразуется в электрический сигнал.

Поэтому вакуумный датчик давления выбирают не только по нижнему и верхнему пределам. Важны точность, тип газа, температура, присоединительный фланец, интерфейс, устойчивость чувствительного элемента к условиям процесса.

Для локального контроля может применяться стрелочный промышленный вакуумметр, а для автоматизированной установки — электронный прибор. Если для установки нужно купить стрелочный вакууметр, предварительно проверяют диапазон шкалы и совместимость присоединения.

Сферы применения

Средства измерения используют для контроля насосных систем, вакуумных камер, технологических линий, лабораторного и аналитического оборудования. Они востребованы в машиностроении, химических процессах, металлургии, производстве электроники, фармацевтике, научных исследованиях, при вакуумной сушке и нанесении покрытий.

Датчик контроля вакуумметрического давления может быть частью автоматизации: его сигнал передается контроллеру, а установки используются для управления отдельными операциями.

Перед тем, как купить вакуумметр для вакуумного насоса, рекомендуем учитывать диапазон давления именно в точке измерения. На разных стадиях откачки могут потребоваться разные принципы либо широкодиапазонный прибор.

Преимущества

Современные средства контроля позволяют подобрать измерительный принцип под конкретный диапазон, передавать данные в систему автоматизации и контролировать несколько стадий процесса. Например, широкодиапазонные датчики Edwards объединяют Пирани и инверсно-магнетронный преобразователь, поэтому один прибор способен охватывать путь от грубого до высокого вакуума.

В «Интек Аналитике» можно купить вакуумные датчики Pfeiffer Vacuum, Edwards или Thyracont для новых установок, модернизации или замены существующих средств контроля. Мы предлагаем большой выбор и помогаем сопоставить диапазон измерения, интерфейс, тип присоединения. Большинство востребованных позиций доступно на локальном складе, что сокращает сроки поставки.
