Бустерный вакуумный насос Edwards EH4200

Характеристики

Применение

промышленные для дегазации

Артикул

A30905945

Производитель

Edwards

Страна изготовления

Великобритания

Тип

Рутс

Мощность, кВт

11 кВт

Предельное остаточное давление, мбар

0.0002

Серия

Производительность, м3/час

4140

Все характеристики

УЗНАТЬ ЦЕНУ

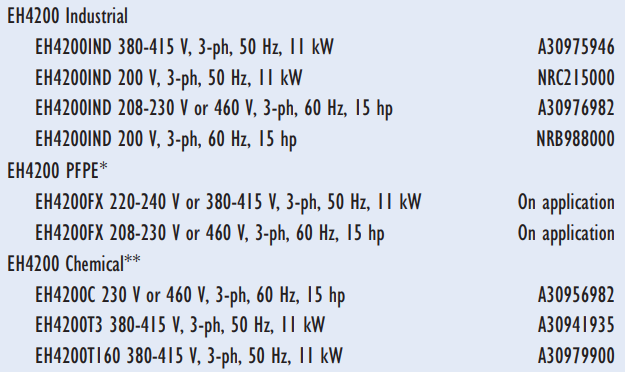

Бустерный механический насос EH4200 – это объёмный вакуумный насос Рутса. Он способен работать при максимальном постоянном давлении на входе в 1000 мбар. Механизм насоса приводится в действие трехфазным электродвигателем с помощью гидрокинетического привода. Насос выпускается в четырех версиях: стандартной версии с использованием углеводородного масла Ultragrade 20, версии "FX" для работы с маслом PFPE при откачке кислорода или других химически активных или агрессивных газов и версиях с взрывозащищенным двигателем: "T3" или "T160", соответствующих стандарту ATEX, и версии "C", соответствующей стандарту CSA.

Достоинства насоса EH4200:

• Прочная и устойчивая к коррозии конструкция;
• Может работать непрерывно при любом давлении при использовании с форвакуумным насосом;
• Усовершенствованная технология уплотнения вала – отсутствие загрязнения рабочей камеры маслом;
• Время простоя насоса сокращено на 50% по сравнению с насосами с прямым приводом;
• Не требуется обводной линии или реле давления;
• Двигатели универсального напряжения;
• Снижены капитальные и эксплуатационные расходы;
• Воздушное охлаждение двигателя и водяное охлаждение корпуса;
• Бесшумные, с минимальной вибрацией.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Производительность 50 Гц 60 Гц	4140 м³/ч 4985 м³/ч

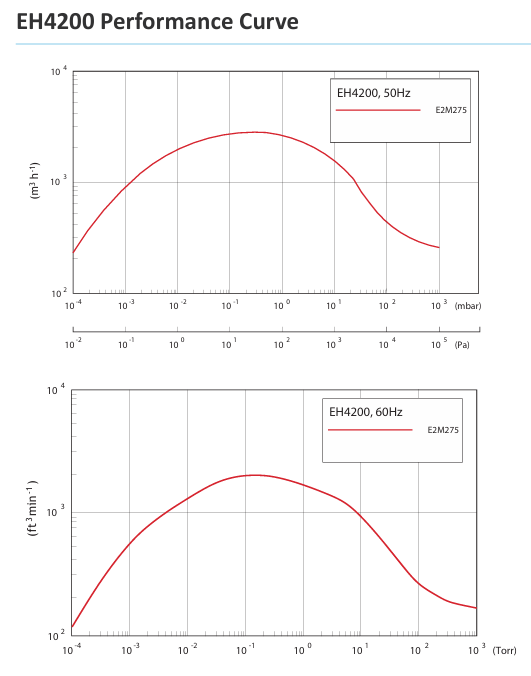

Эффективная быстрота действия с форвакуумным насосом E2M275	3100 м³/ч
Перепад давлений на насосе 50 Гц 60 Гц	0-70 мбар 0-50 мбар
Входной фланец	ISO250
Выходной фланец	ISO100
Скорость вращения 50 Гц 60 Гц	0-2900 об/мин 0-3500 об/мин
Рабочий диапазон давлений на входе в насос	0-1000 мбар
Наибольшее выпускное давление насоса	1000 мбар
Полное давление с одноступенчатным форвакуумным насосом, с газобалластом	2 Па
Предельное остаточное давление, некондсенсирующиеся пары, с одноступенчатым форвакуумным насосом, без газобалласта	0,2 Па
Полное давление с двухступенчатным форвакуумным насосом, с газобалластом	0,1 Па
Рекомендуемые форвакуумные насосы	GV400, E2M275
Электрическое напряжение питания, 3 ф. 50 Гц 60 Гц	200 В/380-400 В 200 В/380 В/230 В/460 В
Мощность двигателя Углеводородное масло Масло PFPE ATEX версия Версия "C"	11,0 кВт 11,0 кВт 11,0 кВт 15 л.с.
Рабочая температура окружающей среды	5-40 °С
Температура хранения	-10 ∼ 80 °С
Рекомендуемое масло Стандартная версия Модель для работы с маслом PFPE	Ultragrade 20 Fomblin® YVAC 16/6
Объем масла Коробка передач Проходная крышка Резервуар уплотнения масла	3,5 л 6,5 л 1,5 л
Вес	400 кг
Контур охлаждающей воды
Рекомендуемый расход охлаждающей воды при 20°С	250 л/ч
Давление охлаждающей воды на входе в контур охлаждения	2 – 6 бар
Соединительные разъемы контура охлаждения масла	Наружная резьба 3/8" BSP
