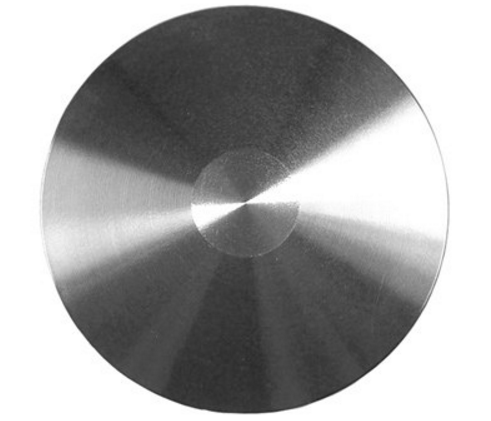

Заглушка, нержавеющая сталь, KF50

Заглушка поворотная предназначена для временной или постоянной герметизации участка трубопровода в вакуумной системе. Изготовлена из нержавеющей стали или алюминия методом токарно-фрезерной обработки. В номенклатуре представлены заглушки стандартов: KF (NW), ISO, CF.

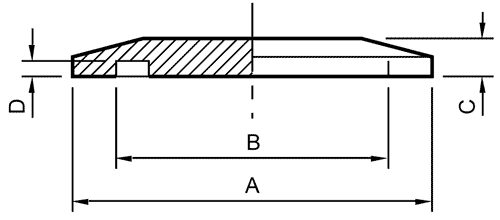

	Типоразмер	A	B	C	D	E	F	Номер для заказа
	Заглушка Алюминий
	NW10	30	12,2	6	2,5			C10511368
	NW16	30	17,2	6	2,5			C10512368
	NW25	40	26,2	6	2,5			C10514368
	NW40	55	41,2	6	2,5			C10516368
	Заглушка Нерж. сталь
	NW10	30	12,2	6	2,5			C10511366
	NW16	30	17,2	6	2,5			C10512366
	NW25	40	26,2	6	2,5			C10514366
	NW40	55	41,2	6	2,5			C10516366
	NW50	75	52,2	6	2,5			C10517366

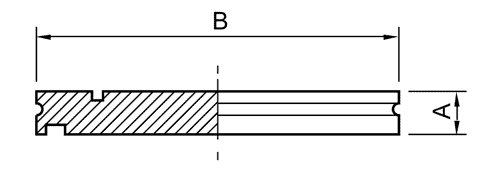

	Заглушка Нерж. сталь
	ISO63	12	95					C10007049
	ISO80	12	110					C10008015
	ISO100	12	130					C10009049
	ISO160	12	180					C10011049
	ISO200	12	240					C10012049
	ISO250	12	290					C10013049
	ISO320	17	370					C10014003
	ISO500	17	550					C10016003

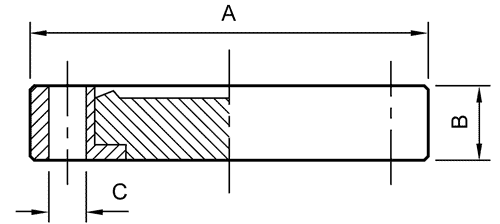

D – число крепежных болтов	Заглушка не вращающаяся с гладкими отверстиями Нерж. сталь
	DN16CF	1½	34	7.6	4.3	6		C10001200
	DN40CF	2¾	70	12.7	6.7	6		C10005200
	DN63CF	4½	114	17.4	8.3	8		C10007400
	DN100CF	6	152	19.9	8.3	16		C10009400
	DN160CF	8	203	22.3	8.3	20		C10011300
	DN200CF	10	254	24.6	8.3	24		C10012300

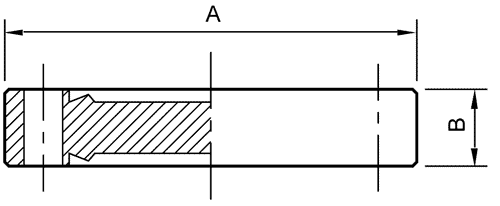

D – число крепежных болтов	Заглушка вращающаяся с гладкими отверстиями Нерж. сталь
	DN16CF	1⅓	34	7.6	4.3	6		C10001201
	DN40CF	2¾	70	12.7	6.7	6		C10005201
	DN100CF	6	152	19.9	8.3	16		C10009401

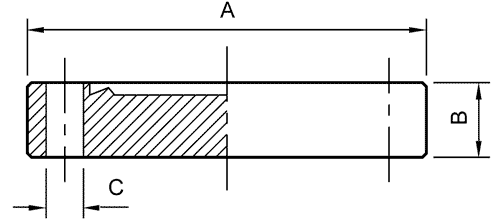

D – число крепежных болтов E – размер болтов	Заглушка не вращающаяся с резьбовыми отверстиями Нерж. сталь
	DN16CF	1½	34	7.6	4.3	6	M4	C10001202
	DN40CF	2¾	70	12.7	6.7	6	M6	C10005202
	DN63CF	4½	114	17.4	8.3	8	M8	C10007402
	DN100CF	6	152	19.9	8.3	16	M8	C10009402

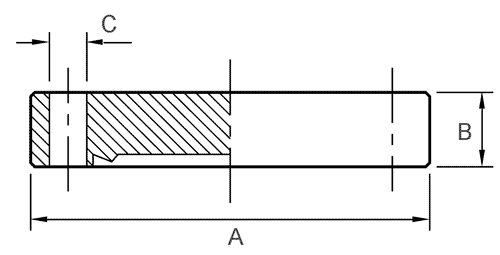

D – число крепежных болтов E – размер болтов	Заглушка вращающаяся с резьбовыми отверстиями Нерж. сталь
	DN100CF	6	152	19.9	8.3	16	M8	C10009403
	DN160CF	8	203	22.3	8.3	20	M8	C10011303

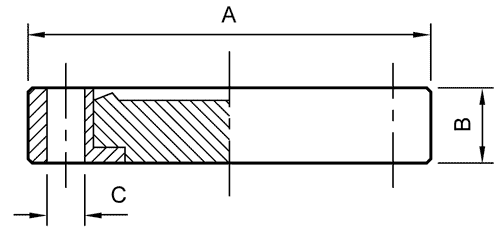

	Заглушка двухсторонняя с гладкими отверстиями Нерж. сталь
	DN16CF	1⅓	34	7.6				C10001233
	DN40CF	2¾	70	12.7				C10005233
