Шланг сильфонный, нержавеющая сталь, KF25

Сильфон представляет собой гофрированную герметичную трубку, изготовленную чаще всего из нержавеющей стали. Сильфоны бывают гибкие (сильфонные шланги) и сжимаемые. Сжимаемые сильфоны можно изгибать, сжимать и растягивать, в отличие от сильфонных шлангов, которые предназначены только на изгиб. На обоих концах сильфона расположены фланцы определенного стандарта: KF (NW), ISO, CF и т.д. Сильфон обеспечивает соединение двух концов вакуумного трубопровода, которые могут совершать поступательные движения относительно друг друга. Он компенсирует тепловые перемещения трубопровода, а также гасит вибрацию. Нестандартные сильфоны выполним под заказ.

	Типоразмер	Дюйм	A	B	C	D	E	F	Номер для заказа

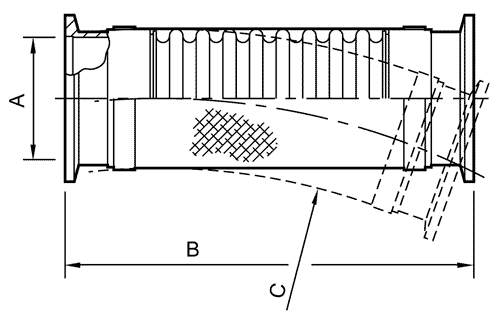

C – минимальный радиус изгиба (в статике) D – минимальный радиус изгиба (в динамике) E – максимальное рабочее давление, бар	Шланг сильфонный в оплетке Нерж. сталь
	NW25		26,2	135	50	320	10,0		C10514294
	NW40		41,2	135	80	400	10,0		C10516294
	NW50		52,2	135	100	450	10,0		C10517294
	NW25		26,2	250	50	320	10,0		C10514295
	NW40		41,2	250	80	400	10,0		C10516295
	NW50		52,2	250	100	450	10,0		C10517295
	NW25		26,2	500	50	320	10,0		C10514296
	NW40		41,2	500	80	400	10,0		C10516296
	NW50		52,2	500	100	450	10,0		C10517296
	NW25		26,2	1000	50	320	10,0		C10514297
	NW40		41,2	1000	80	400	10,0		C10516297
	NW50		52,2	1000	100	450	10,0		C10517297

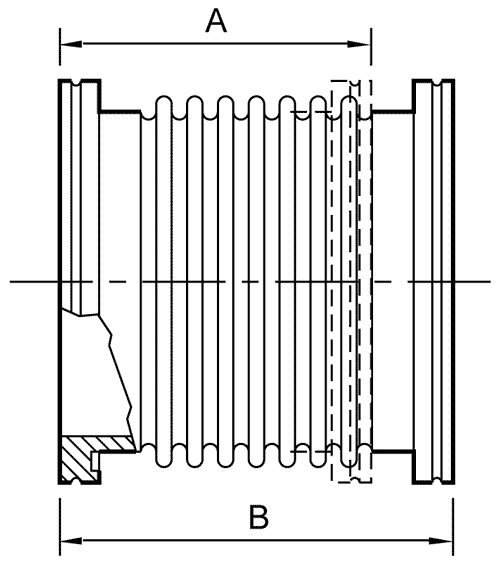

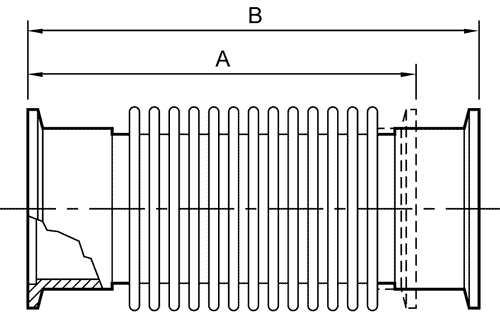

C – минимальный радиус изгиба	Сильфон Нерж. сталь
	NW10		102	123	1,2				C10511670
	NW16		102	123	1,2				C10512670
	NW25		102	123	1,2				C10514670
	NW40		102	123	1,2				C10516670
	NW50		102	123	1,2				C10517670

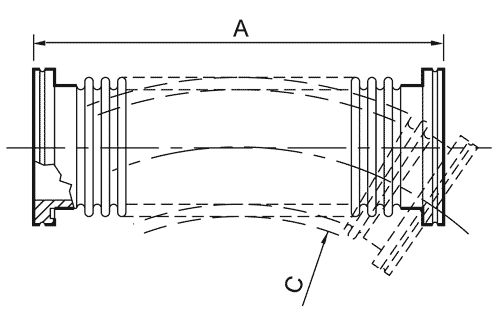

C – минимальный радиус изгиба (в статике) D – минимальный радиус изгиба (в динамике) E – максимальное рабочее давление, бар	Шланг сильфонный Нерж. сталь
	NW10		12,2	250	30	100	1,5		C10511285
	NW16		17,2	250	30	130	1,5		C10512285
	NW25		26,2	250	50	210	1,5		C10514285
	NW40		41,2	250	80	260	1,5		C10516285
	NW50		52,2	250	100	320	1,5		C10517285
	NW10		12,2	500	30	100	1,5		C10511286
	NW16		17,2	500	30	130	1,5		C10512286
	NW25		26,2	500	50	210	1,5		C10514286
	NW40		41,2	500	80	260	1,5		C10516286
	NW50		52,2	500	100	320	1,5		C10517286
	NW10		12,2	750	30	100	1,5		C10511300
	NW16		17,2	750	30	130	1,5		C10512300
	NW25		26,2	750	50	210	1,5		C10514300
	NW40		41,2	750	80	260	1,5		C10516300
	NW50		52,2	750	100	320	1,5		C10517300
	NW10		12,2	1000	30	100	1,5		C10511287
	NW16		17,2	1000	30	130	1,5		C10512287
	NW25		26,2	1000	50	210	1,5		C10514287
	NW40		41,2	1000	80	260	1,5		C10516287
	NW50		52,2	1000	100	320	1,5		C10517287
C – максимальное рабочее давление, бар	Сильфон Нерж. сталь
	ISO63		106	127	1.5				C10007670
	ISO80		106	127	1.5				C10008028
	ISO100		107	127	1.5				C10009670
	ISO160		170	220	1.5				C10011670
	ISO200		170	220	1.5				C10012670
	ISO250		170	220	1.5				C10013670
C – минимальный радиус изгиба (в статике) D – минимальный радиус изгиба (в динамике) E – максимальное рабочее давление, бар	Шланг сильфонный Нерж. сталь
	ISO63		250	140	360	1.4			C10007285
	ISO100		250	200	550	1.3			C10009285
	ISO63		500	140	360	1.4			C10007286
	ISO100		500	200	550	1.3			C10009286
	ISO63		750	140	360	1.4			C10007288
	ISO80		750	160	420	1.4			C10008024
	ISO100		750	200	550	1.3			C10009288
	ISO63		1000	140	360	1.4			C10007287
	ISO100		1000	200	550	1.3			C10009287
C – максимальное рабочее давление, бар	Сильфон Нерж. сталь

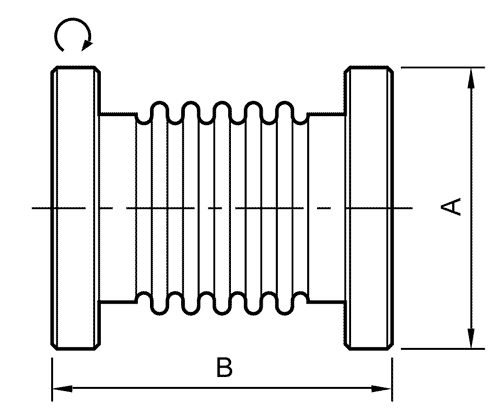

	DN16CF	1⅓	34	110	1.2				C10001340
	DN40CF	2¾	70	160	1.2				C10005340
C – минимальный радиус изгиба (в статике) D – минимальный радиус изгиба (в динамике) E – максимальное рабочее давление, бар	Шланг сильфонный Нерж. сталь
	DN40CF	2¾	70	250	80	260	1.5		C10005330
	DN63CF	4½	114	250	140	360	1.5		C10007530
	DN16CF	1⅓	34	500	30	130	1.5		C10001331
	DN40CF	2¾	70	500	80	260	1.5		C10005331
	DN63CF	4½	114	500	140	360	1.5		C10007531
	DN100CF	6	152	750	200	550	1.5		C10009532
	DN40CF	2¾	70	1000	80	260	1.5		C10005333
	DN63CF	4½	114	1000	140	360	1.5		C10007533
