Переходник для ПВХ шланга, нержавеющая сталь, KF50

Переходники (адаптеры) предназначены для перехода вакуумной линии с одного диаметра, фланцевого стандарта, типа соединения на другой. Переходники позволяют использовать в одной системе различные сочетания фланцевых стандартов, таких как: KF (NW), ISO, CF, ASA, ANSI и т.д. Изготавливаются из нержавеющей стали или алюминия. Переход с фланцевого жесткого соединения на гибкое шланговое осуществляется с помощью штуцеров и обжимных муфт. Нестандартные переходники выполним под заказ.

	Типоразмер	Дюйм	A	B	C	D	E	F	Номер для заказа

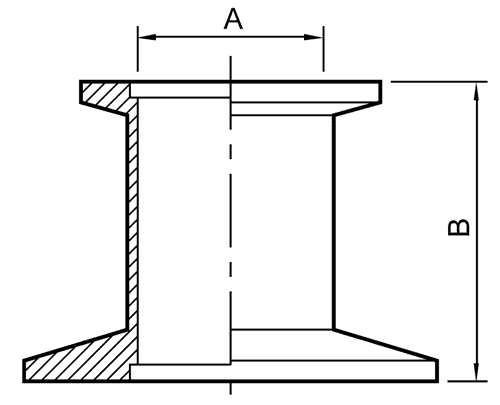

	Переходник конический Алюминий
	NW25/10		10	40					C10514436
	NW25/16		16	40					C10514437
	NW40/25		24	40					C10516439
	NW40/16		16	40					C10516438
	NW50/16		16	40					C10517040
	NW50/25		24	40					C10517043
	NW50/40		41	40					C10517041
	Переходник прямой Нерж. сталь
	NW25/10		10	40					C10514446
	NW25/16		16	28					C1051444
	NW40/16		16	28					C10516448
	NW40/25		24	28					C10516449
	NW50/16		16	28					C10517450
	NW50/25		24	40					C10517051
	NW50/40		40	28					C10517452

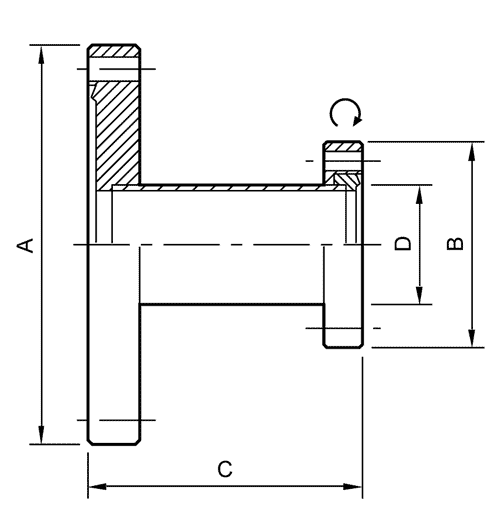

	Переходник прямой с вращающимся фланцем (гладкие отверстия) Нерж. сталь
	DN40/16CF	2¾/1⅓	70	34	70	19			C10005370
	DN63/40CF	4½/2¾	114	70	70	38			C10007570
	DN100/40CF	6/2¾	152	70	70	38			C10009570

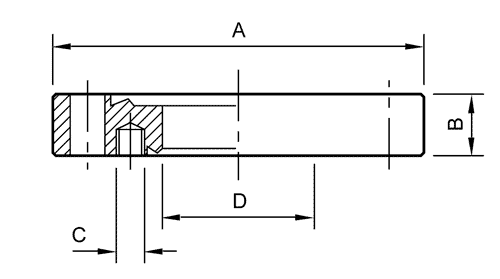

	Адаптер нулевой длины (отверстия большего диаметра - гладкие, отверстия малого диаметра - резьбовые) Нерж. сталь
	DN40/16CF	2¾/1⅓	70	12.7	M4	13.2			C10005240
	DN63/40CF	4½/2¾	114	17.5	M6	36.9			C10007440
	DN100/40CF	6/2¾	152	19.9	M6	36.9			C10009440
	DN100/63CF	6/4½	152	19.9	M8	61.2			C10009441

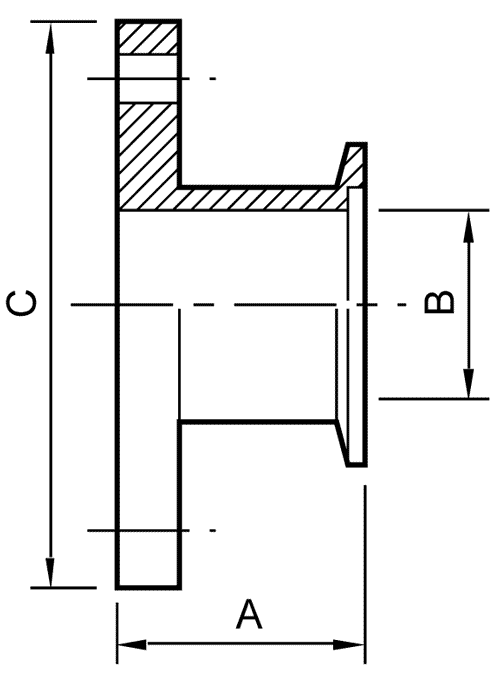

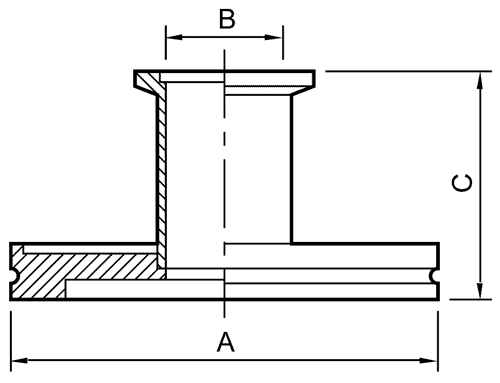

	Переходник ISO/NW Нерж. сталь
	ISO63/NW25	95	25	50					C10007115
	ISO63/NW40	95	40	50					C10007116
	ISO100/NW40	130	40	50					C10009122
	ISO63/NW50	95	50	50					C10007118
	ISO80/NW50	110	50	118					C10008003
	ISO100/NW50	130	50	50					C10009123
	ISO80/NW40	110	40	118					C10008002

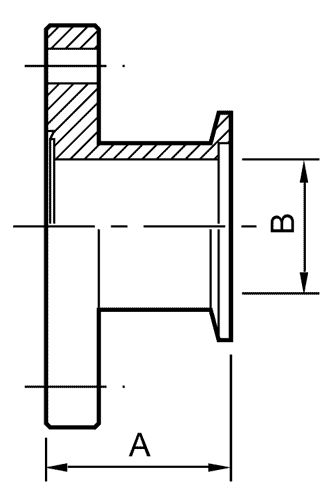

	Переходник NW/CF Нерж. сталь
	NW16/DN16CF/1½″	52,7	15,8						C10503104
	NW16/DN40CF/2¾″	45,3	15,8						C10503105
	NW25/DN40CF/2¾″	45,3	22						C10503207
	NW40/DN40CF/2¾″	45,3	40						C10503305
	NW50/DN63CF/4½″	49,5	50						C10503405

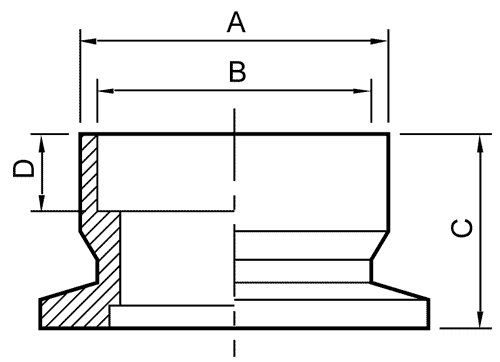

	Переходник NW/ASA с канавкой под уплотнение Нерж. сталь
	NW40/2’’ ASA	46	40	152	86,9				C10503310
	NW40/3’’ ASA	46	40	190	118				C10503311
	NW50/2’’ ASA	46	50	152	86,9				C10503410
	Переходник NW/ASA без канавки под уплотнение Нерж. сталь
	NW40/½’’ ASA	46	40	127					C10503303
	NW40/2’’ ASA	46	40	152					C10503300
	NW50/2’’ ASA	46	50	152					C10503400

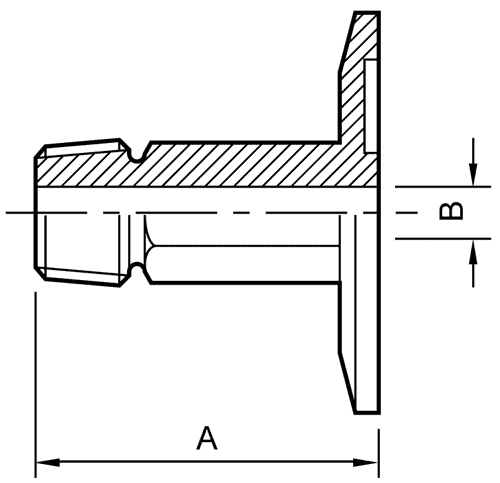

	Переходник NW/NPT (папа) Нерж. сталь
	NW16/⅛″	40	4,7						C10501102
	NW16/¼″	50	7,1						C10501103
	NW25/⅛″	40	4,7						C10501217
	NW25/¼″	50	7,1						C10501218
	NW25/½″	75	11,9						C10501219
	NW25/¾″	75	15,9						C10501220
	NW40/¼″	50	7,1						C10501303
	NW40/½″	75	11,9						C10501304
	NW40/¾″	75	15,9						C10501305
	NW40/1″	75	22,2						C10501306
	NW50/½″	75	11,9						C10501501
	NW50/1″	75	22,2						C10501503

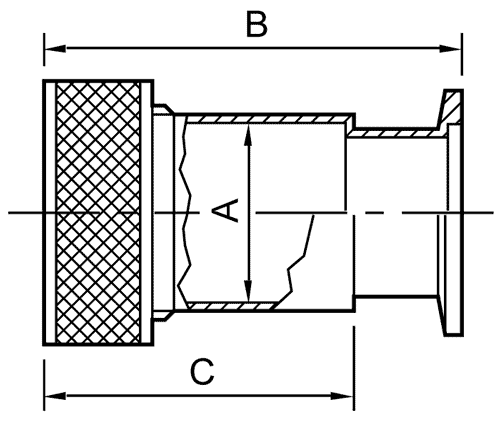

	Переходник NW/NPT (мама) Алюминий
	NW10/⅛″	15,8	19,1						C10501070
	NW16/⅛″	15,8	19,1						C10501104
	NW25/⅛″	22,4	19,1						C10501221
	NW40/⅛″	31,8	25,4						C10501307
	NW10/¼″	15,8	19,1						C10501071
	NW16/¼″	15,8	19,1						C10501105
	NW25/¼″	22,4	19,1						C10501222
	NW40/¼″	31,8	25,4						C10501308
	Нерж. сталь
	NW10/⅛″	15,8	19,1						C10501072
	NW16/⅛″	15,8	19,1						C10501106
	NW25/⅛″	22,4	19,1						C10501223
	NW40/⅛″	31,8	25,4						C10501309
	NW10/¼″	15,8	19,1						C10501073
	NW16/¼″	15,8	19,1						C10501107
	NW25/¼″	22,4	19,1						C10501224
	NW40/¼″	31,8	25,4						C10501310

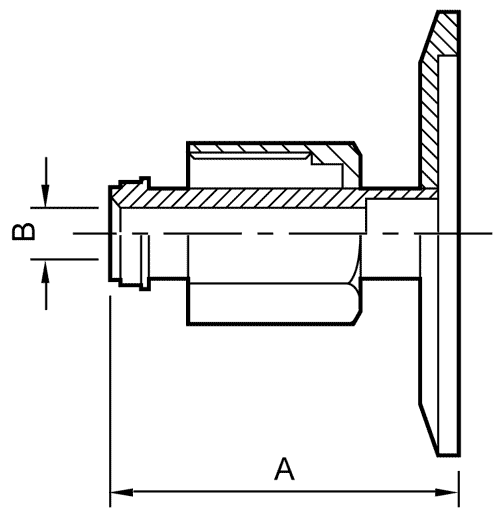

	Переходник NW/VCR (папа) Нерж. сталь
	NW16/¼″	35,6	4,8						C10501108
	NW16/½″	41,4	10,4						C10501110
	NW25/¼″	35,6	4,8						C10501225
	NW25/½″	40,6	10,4						C10501227
	NW40/¼″	35,6	4,8						C10501311
	NW40/½″	40,6	10,4						C10501313
	NW50/¼″	35,6	4,8						C10501508
	Переходник NW/VCR (мама) Нерж. сталь
	NW16/¼″	35,6	4,8						C10501109
	NW16/½″	41,4	10,4						C10501111
	NW25/¼″	35,6	4,8						C10501226
	NW25/½″	40,6	10,4						C10501228
	NW25/¾″	54,4	15,7						C10501230
	NW40/¼″	35,6	4,8						C10501312
	NW40/½″	40,6	10,4						C10501314
	Обжимной фитинг Алюминий
	NW10	44	43	14/15					C10520050

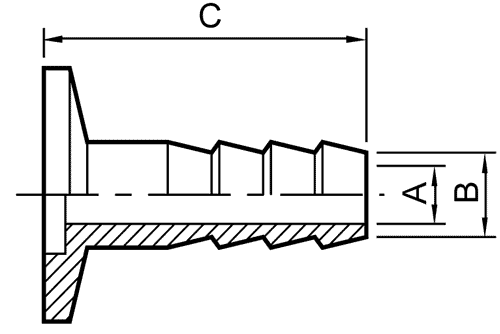

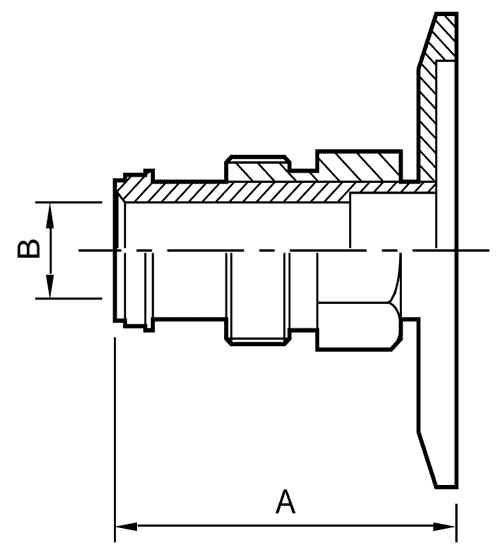

	Переходник для ПВХ шланга Нерж. сталь
	NW10/½″	12,7	32	20	12,7				C10504081
	NW16/½″	12,7	32	20	12,7				C10504104
	NW16/¾″	19,1	32	20	19,1				C10504105
	NW25/1″	25,4	38,1	26	25,4				C10504225
	NW40/1½″	38,1	50	38,1	38,1				C10504326
	NW50/2″	47,4	55	41	50,8				C10504352

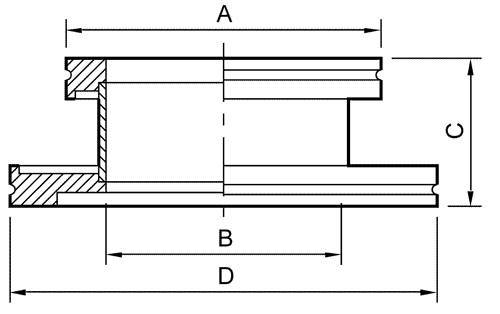

	Переходник прямой Нерж. сталь
	ISO80/ISO63	95	60	105	110	95			C10008021
	ISO80/ISO100	110	73	105	130	110			C10009158
	ISO100/ISO63	95	70	50	130	95			C10009111
	ISO160/ISO63	95	70	50	180	95			C10011110
	ISO160/ISO80	110	73	242	180	110			C10011069
	ISO160/ISO100	130	102	50	180	130			C10011111

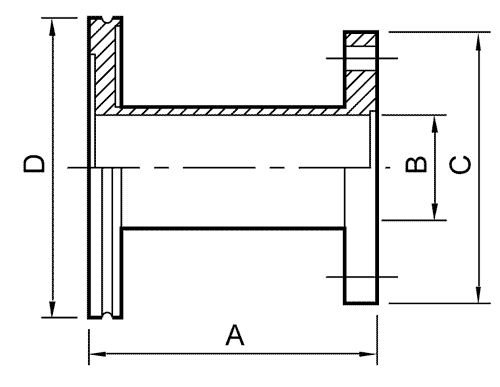

Поставляются с комплектами крепежа	Переходник ISO-F/ISO-K Нерж. сталь
	ISO40-F/ISO63-K	106	41	100	95				C10007087
	ISO63-F/ISO63-K	160	70	130	95				C10007155
	Переходник ISO/NW Нерж. сталь
	ISO63/NW25	95	25	50					C10007115
	ISO63/NW40	95	40	50					C10007116
	ISO100/NW40	130	40	50					C10009122
	ISO63/NW50	95	50	50					C10007118
	ISO80/NW50	110	50	118					C10008003
	ISO100/NW50	130	50	50					C10009123
	ISO80/NW40	110	40	118					C10008002

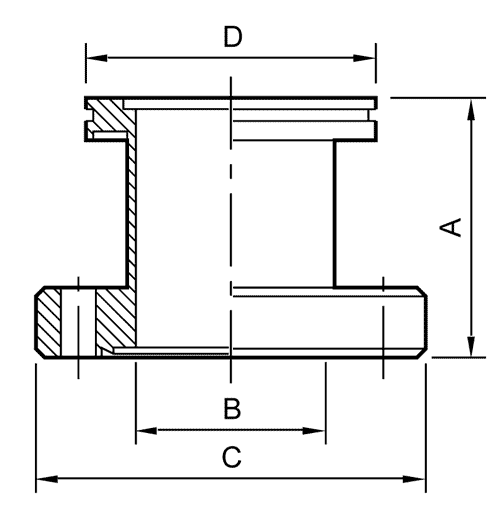

	Переходник ISO/CF Нерж. сталь
	ISO63/DN63CF/4½″	110	60	114	95				C10007130
	ISO100/DN100CF/6″	111	98	152	130				C10009149
	ISO100/DN160CF/8″	113	148	203	180				C10011063
	Переходник ISO/ASA Нерж. сталь Без канавки под уплотнение
	ISO63/2’’ ASA	106	60.2	152	95				C10007131
	ISO80/3’’ ASA	106	72.9	190	110				C10008011
	ISO100/3’’ ASA	106	98.3	190	130				C10009152
	ISO100/4’’ ASA	106	98.3	229	130				C10009154
	ISO160/6’’ ASA	112	148	279	180				C10011066
	С канавкой под уплотнение
	ISO63/2’’ ASA	106	60.2	152	95	88.5			C10007132
	ISO63/3’’ ASA	106	60.2	190	95	114.5			C10007134

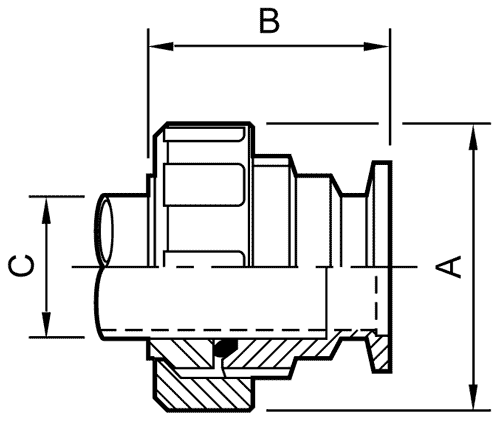

	Муфта обжимная Нерж. сталь, фторэластомер
	NW10	13,1	50	33	12,7	½			C10502001
	NW16	6,7	32	–	6,4	¼			C10502101
	NW16	13,1	50	33	12,7	½			C10502102
	NW16	19,4	56	40	19,1	¾			C10502103
	NW25	13,1	50	33	12,7	½			C10502201
	NW25	19,4	58	40	19,1	¾			C10502202
	NW25	25,8	62	46	25,4	1			C10502203
	NW40	13,1	58	33	12,7	½			C10502300
	NW40	19,4	63,5	40	19,1	¾			C10502301
	NW40	25,8	71	46	25,4	1			C10502302
	NW40	29	74	49	28,6	1⅛			C10502303
	NW40	38,4	84	63,5	38,1	1½			C10502304
	NW50	19,4	63,5	40	19,1	¾			C10502400
	NW50	25,8	71	46	25,4	1			C10502401
	NW50	51,1	87	66	50,8	2			C10502404
	Корпус муфты Латунь
	NW10	18	15,2	13	6				C10511328
	NW25	32	28,2	20	8				C10514328
	NW40	46	42,2	18	8				C10516628
	Штуцер с фланцем NW Алюминий
	NW10	7	12	40					C10511645
	NW25	7	12	40					C10514645
	NW40	7	12	40					C10516645
