Патрубок с вращающимися фланцами (гладкие отверстия), нержавеющая сталь, CF100

Патрубок предназначен для создания необходимой конфигурации вакуумной системы. Патрубок представляет собой небольшой отрезок трубы с двумя идентичными фланцами на концах. Материалами для изготовления служат нержавеющая сталь или алюминий. В номенклатуре представлены патрубки стандартов: KF (NW), ISO, CF. Нестандартные патрубки выполним под заказ.

	Типоразмер	Дюйм	A	B	C	D	E	F	Номер для заказа

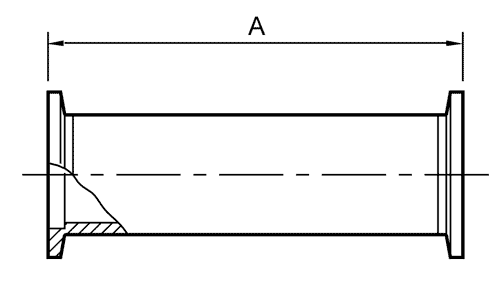

	Патрубок Алюминий
	NW10		60						C10511409
	NW16		80						C10512409
	NW25		100						C10514409
	NW40		130						C10516409
	Нерж. сталь
	NW10		60						C10511433
	NW16		80						C10512433
	NW25		100						C10514433
	NW40		130						C10516433
	NW50		140						C10517433

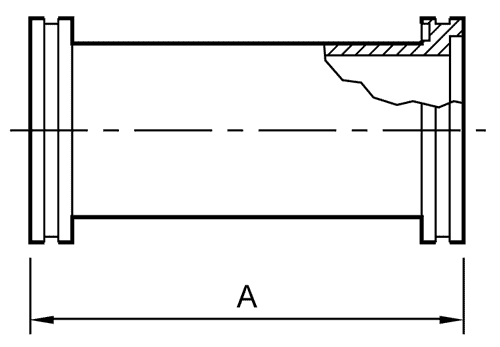

	Патрубок Нерж. сталь
	ISO63		176						C10007140
	ISO100		216						C10009160
	ISO160		276						C10011071
	ISO200		356						C10012054
	ISO250		416						C10013060
	Патрубок с двумя боковыми фланцами Нерж. сталь
	ISO63		88	60	95				C10007215
	ISO100		108	75	130				C10009215
	ISO160		138	100	180				C10011215
	Патрубок с не вращающимися фланцами (гладкие отверстия) Нерж. сталь
	DN40CF	2¾	70	126	38				C10005260

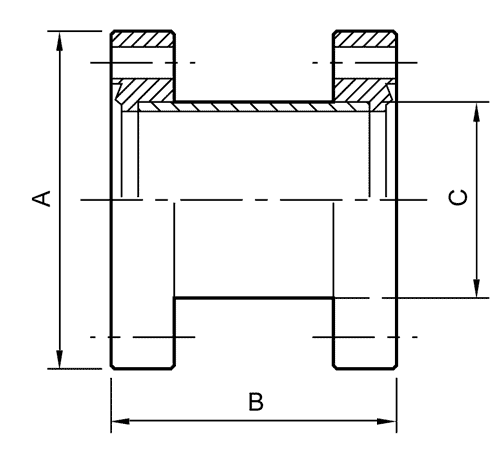

	Патрубок с вращающимися фланцами (гладкие отверстия) Нерж. сталь
	DN40CF	2¾	70	126	38				C10005261
	DN63CF	4½	114	210	64				C10007461
	DN100CF	6	152	270	102				C10009461
