Крест прямой, алюминий, KF16

Крест (разветвитель) предназначен для создания необходимой конфигурации вакуумной системы. Крест (разветвитель) имеет четыре фланца, которые могут быть с одинаковыми диаметрами проходного сечения, либо с разными. Материалами для изготовления служат нержавеющая сталь или алюминий. В номенклатуре представлены кресты стандартов: KF (NW), ISO, CF. Кресты (разветвители) с фланцами других стандартов можем выполнить под заказ.

	Типоразмер	Дюйм	A	B	C	D	E	F	Номер для заказа

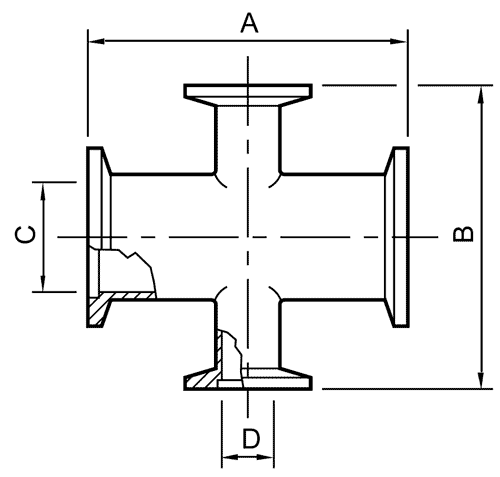

	Крест прямой Алюминий
	NW10		60						C10511412
	NW16		80						C10512412
	NW25		100						C10514412
	NW40		130						C10516412
	Нерж. сталь
	NW10		60						C10511422
	NW16		80						C10512422
	NW25		100						C10514422
	NW40		130						C10516422
	NW50		140						C10517422

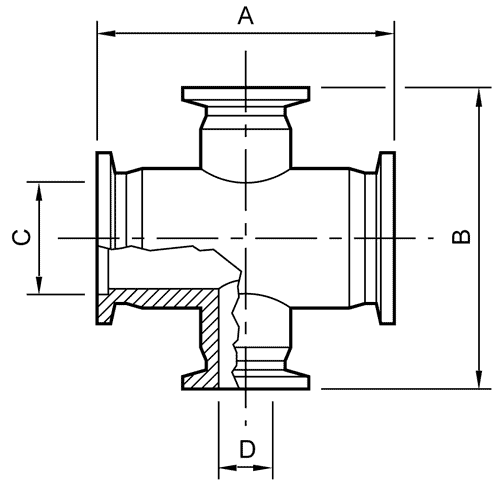

	Крест переходной Алюминий
	NW25/10		70	70	26,2	12,2			C10514413
	NW40/10		80	90	41,2	12,2			C10516413
	Крест переходной Нерж. сталь
	NW25/10		70	70	26,2	12,2			C10514423
	NW25/16		100	80	26,2	17,2			C10514424
	NW40/16		130	80	41,2	17,2			C10516424
	NW40/25		130	100	41,2	26,2			C10516425
	NW50/25		140	100	52,2	26,2			C10517425

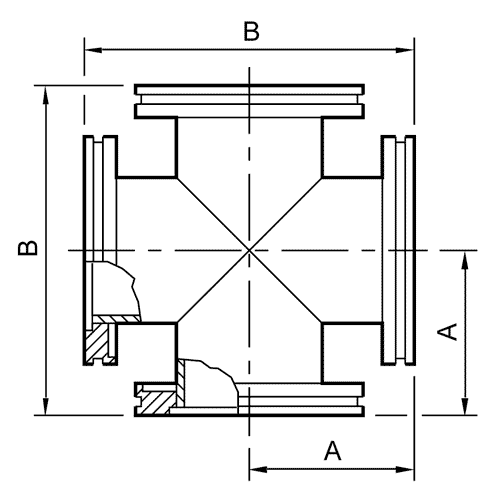

	Крест прямой Нерж. сталь
	ISO63		88	176					C10007211
	ISO100		108	216					C10009211

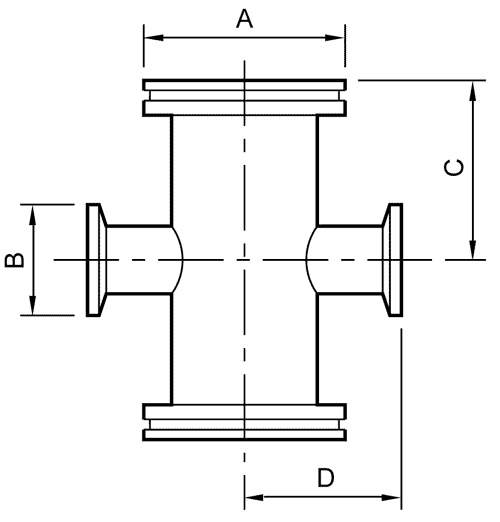

	Крест переходной Нерж. сталь
	ISO63/NW40		95	55	102	76			C10007232
	ISO100/NW25		130	40	130	98			C10009231
	ISO160/NW40		180	55	160	121			C10011232

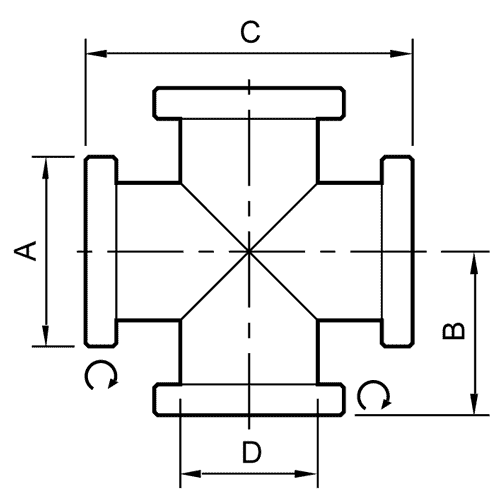

	Крест прямой с вращающимися фланцами Нерж. сталь
	DN40CF	2¾	70	63	126	38			C10005320
	Крест переходной с вращающимися фланцами Нерж. сталь
	DN40/16CF	2¾/1⅓	70	34	120	126			C10005360
	DN100/40CF	6/2¾	152	7	0190	270			C10009561
