Колено 90°, нержавеющая сталь, KF40

Колено предназначено для обеспечения необходимой конфигурации вакуумной системы. Колено представляет собой изогнутый патрубок, фланцы которого располагаются под определенным углом по отношению друг к другу - 90º или 45º. Материалами для изготовления служат нержавеющая сталь или алюминий. В номенклатуре представлены колена стандартов: KF (NW), ISO, CF. Колена с фланцами других стандартов можем выполнить под заказ.

	Типоразмер	Дюйм	A	B	C	D	E	F	Номер для заказа
	Колено 90° Алюминий
	NW10		30						C10511410
	NW16		40						C10512410
	NW25		50						C10514410
	NW40		65						C10516410
	Нерж. сталь
	NW10		30						C10511420
	NW16		40						C10512420
	NW25		50						C10514420
	NW40		65						C10516420
	NW50		70						C10517420

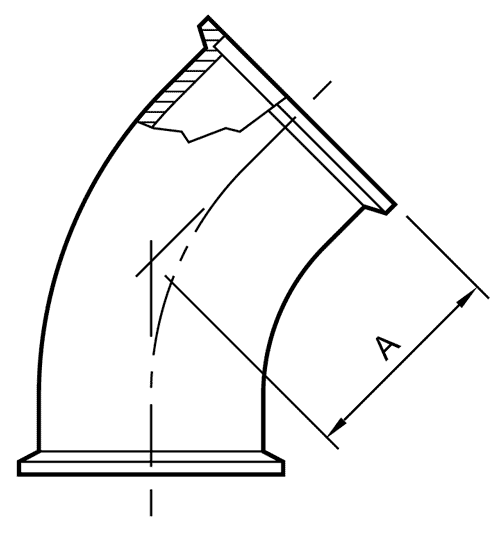

	Колено 45° Нерж. сталь
	NW16		23,2						C10512405
	NW25		28,5						C10514405
	NW40		42,7						C10516405
	NW50		50,6						C10517405
	Колено с большим радиусом 90° Нерж. сталь
	NW40		130						C10516406
	NW50		140						C10517406

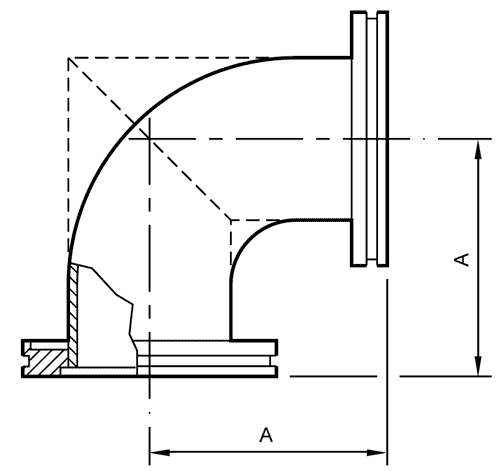

	Колено 90° Нерж. сталь
	ISO63		88						C10007203
	ISO100		108						C10009203
	ISO160*		138						C10011203
	ISO200*		178						C10012203
	ISO250*		208						C10013203
	* пунктирные лини

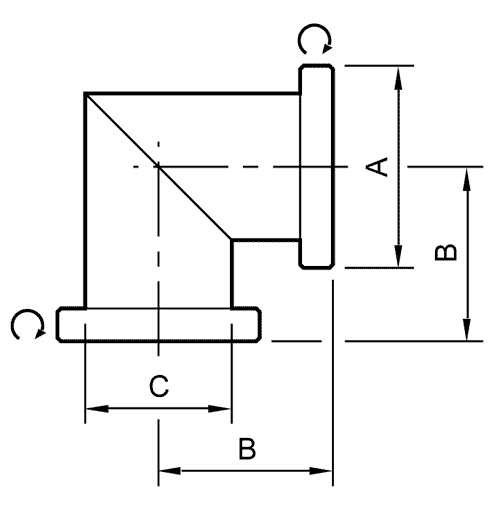

	Колено 90° с вращающимися фланцами Нерж. сталь
	DN16CF	1⅓	34	38	19				C10001300
	DN40CF	2¾	70	63	38				C10005300
	DN63CF	4½	114	105	64				C10007500
