Фланец вращающийся, нержавеющая сталь, ISO80

Фланцы предназначены для жесткого соединения составных частей вакуумной системы. Их функция – присоединение к трубопроводу или вакуумной камере. Например, фланец одной стороной приваривается к вакуумной камере или к вакуумному трубопроводу, а другой стороной соединяется с ответным фланцем. Вакуумные фланцы изготовлены из нержавеющей стали или алюминия. В номенклатуре представлены фланцы стандартов: KF (NW), ISO, CF. Нестандартные фланцы выполним под заказ.

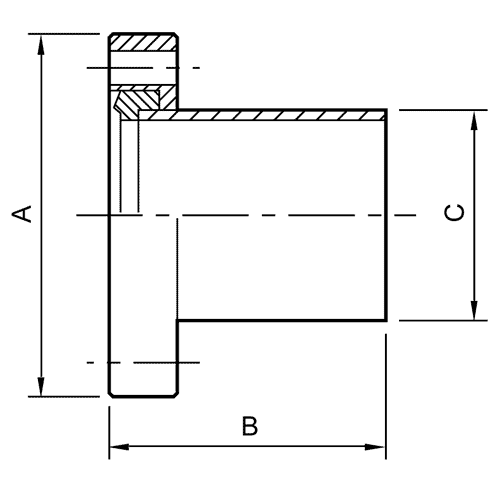

Фланцы под сварку

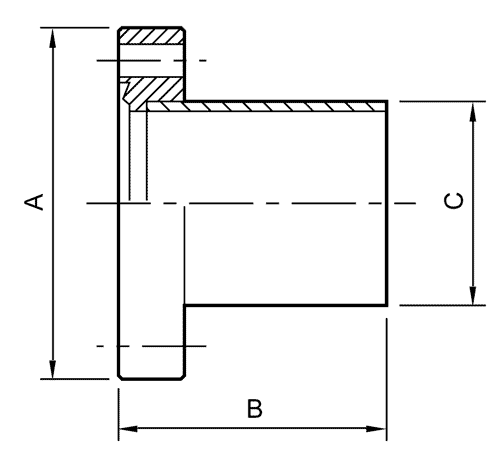

	Типоразмер	Дюйм	A	B	C	D	E	F	Номер для заказа

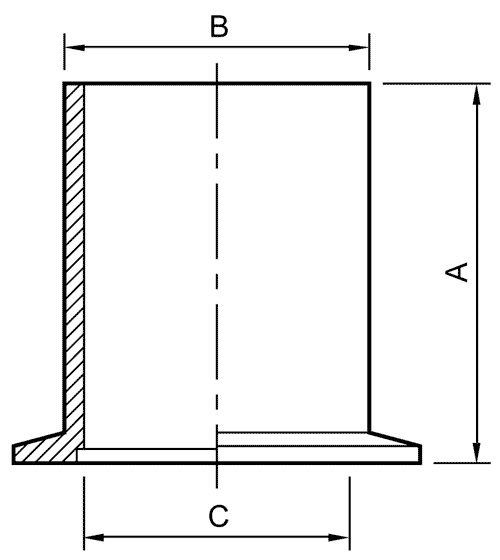

Для дюймовых труб: D= внешн, Ø трубки	Фланец под сварку длинный Нерж. сталь Для метрических труб
	NW10		70	15	10				C10511316
	NW16		70	20	16				C10512316
	NW25		70	28	24				C10514316
	NW40		70	44,5	41				C10516616
	NW50		70	57	51				C10517316
	Для дюймовых труб
	NW10		40	12,7	9,3	½			C10504080
	NW16		40	19,1	15,7	¾			C10504101
	NW25		40	25,4	22	1			C10504223
	NW40		40	38,1	34,7	1½			C10504324
	NW50		40	50,8	47,4	2			C10504351

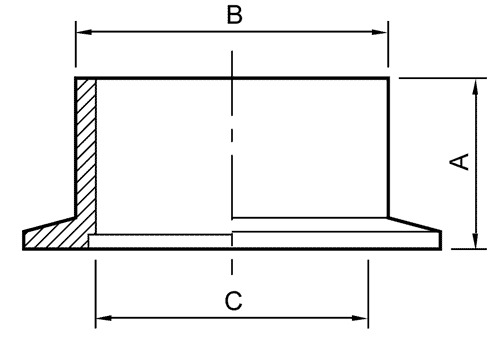

Для дюймовых труб: D= внешн, Ø трубки	Фланец под сварку короткий Нерж. сталь Для метрических труб
	NW10		30	15	10				C10511311
	NW16		30	20	16				C10512311
	NW25		30	28	24				C10514311
	NW40		30	44,5	41				C10516611
	NW50		30	57	51				C10517311
	Для дюймовых труб
	NW10		12,7	12,7	9,3	½			C10504079
	NW16		12,7	19,1	15,7	¾			C10504100
	NW25		12,7	25,4	22	1			C10504222
	NW40		19,1	38,1	34,7	1½			C10504323
	NW50		19,1	50,8	47,4	2			C10504350

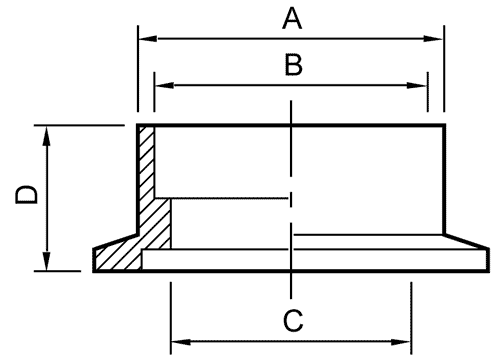

E=внешн, Ø трубки, мм F=внешн, Ø трубки, дюйм	Фланец под сварку накидной Нерж. сталь
	NW10		15,5	13	11,4	12,7	12,7	¼	C10504102
	NW16		22,1	19,3	17,3	12,7	19,1	¾	C10504103
	NW25		28,6	25,9	22,1	12,7	25,4	1	C10504224
	NW40		44,5	38,6	34,9	12,7	38,1	1½	C10504325
	NW50		57,2	51,3	47,5	12,7	50,8	2	C10504353

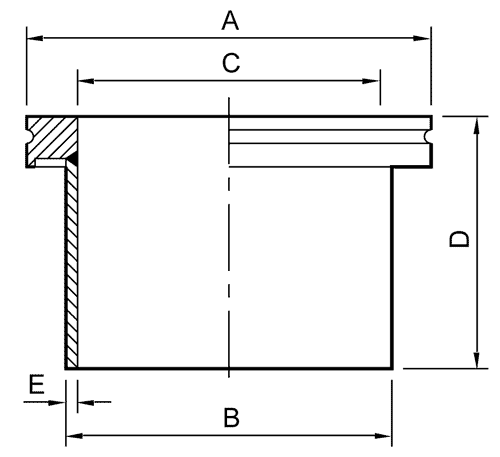

	Фланец под сварку Нерж. сталь
	ISO63		95	76	70	100	3.2		C10007032
	ISO80		110	76	83	100	3.2		C10008013
	ISO100		130	108	102	100	3.2		C10009032
	ISO160		180	159	153	100	3.2		C10011032
	ISO200		240	219.1	213	100	3.2		C10012032
	ISO250		290	267	261	100	3.2		C10013032
	Фланец под сварку не вращающийся с гладкими отверстиями Нерж. сталь
	DN16CF	1⅓	34	38	19				C10001250
	DN40CF	2¾	70	63	38				C10005250
	DN63CF	4½	114	105	64				C10007450
	DN100CF	6	152	135	102				C10009450
	DN160CF	8	203	167	152				C10011450
	Фланец под сварку вращающийся с гладкими отверстиями Нерж. сталь
	DN40CF	2¾	70	63	38				C10005251
	DN63CF	4½	114	105	64				C10007451
	DN100CF	6	152	135	102				C10009451
	DN160CF	8	203	167	152				C10011451

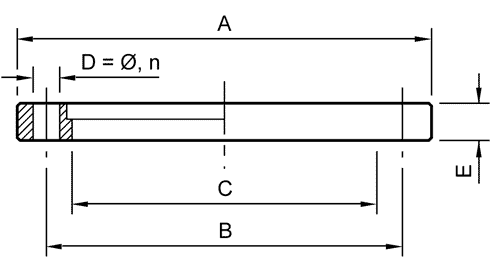

Фланцы вращающиеся, не вращающиеся

	Типоразмер	Дюйм	A	B	C	D	E	F	Номер для заказа
	Фланец вращающийся Сталь с покрытием никеля
	ISO63		130	110	95,5	Ø9, 4	12		C10007010
	ISO80		145	125	110	Ø 9, 8	12		C10008012
	ISO100		165	145	130,5	Ø 9, 8	12		C10009010
	ISO160		225	200	180,7	Ø 11,8	16		C10011010
	ISO200		285	260	240,7	Ø 11,12	16		C10012010
	ISO250		335	310	290,7	Ø 11,12	16		C10013010
	ISO320		425	395	371	Ø 14,12	20		C10014012

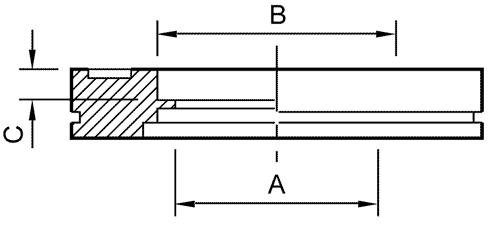

	Фланец Нерж. сталь
	ISO63		60.2	63.5	5.5				C10007138
	ISO100		98.3	102	5.5				C10009157
	ISO160		148	152	5.5				C10011068
	ISO200		197	203	5.5				C10012053
	ISO250		248	254	5.5				C10013059

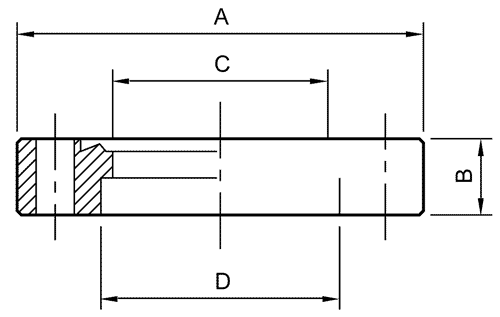

C,D,E – размеры в дюймах E – внешний Ø трубки	Фланец не вращающийся с гладкими отверстиями Нерж. сталь Для метрических труб
	DN40CF	2¾	70	12.7	36.9	38.2			C10005207*
	DN40CF	2¾	70	12.7	40.1	41.3			C10005208
	DN63CF	4½	114	17.4	49.6	51.1			C10007405
	DN100CF	6	152	19.9	99.4	101.9			C10009405
	DN200CF	10	254	24.6	200.4	203.5			C10012305
	Для дюймовых труб
	DN63CF	4½	114	17.4	1.875	2.01	2		C10007405
	DN100CF	6	152	19.9	3.81	4.01	4		C10009405
	DN200CF	10	254	24.6	7.812	8.02	8		C10012305

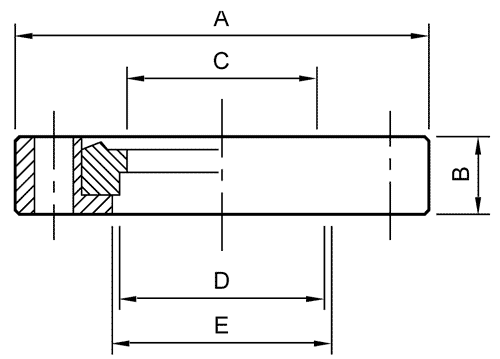

C,D,F – размеры в дюймах F – внешний Ø трубки	Фланец вращающийся с гладкими отверстиями Нерж. сталь Для метрических труб
	DN40CF	2¾	70	12.7	36.9	38.7			C10005213
	DN63CF	4½	114	17.4	49.6	68.0			C10007407*
	DN63CF	4½	114	17.4	61.2	68.0			C10007408
	Для дюймовых труб
	DN40CF	2¾	70	12.7	1.375	1.51	38.7	1½	C10005213
	DN63CF	4½	114	17.4	1.875	2.01	68.0	2	C10007407*
	DN63CF	4½	114	17.4	2.375	2.51	68.0	2½	C10007408
C,D,F – размеры в дюймах E - размер болтов F – внешний Ø трубки	Фланец не вращающийся с резьбовыми отверстиями Нерж. сталь
	DN16CF	1⅓	34	7.6	12.7	12.7	M4		C10001218
	DN40CF	2¾	70	12.7	36.9	38.2	M6		C10005219
	DN40CF	2¾	70	12.7	40.1	41.3	M6		C10005220
	DN63CF	4½	114	17.4	49.6	51.1	M8		C10007409
	DN100CF	6	152	19.9	99.4	101.9	M8		C10009407
	DN160CF	8	203	22.3	149.7	152.6	M8		C10011307

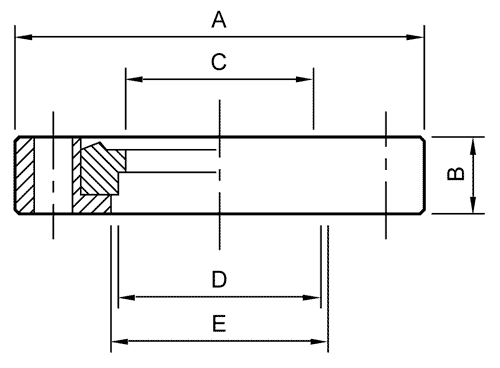

C,D,F – размеры в дюймах F – размер болтов	Фланец вращающийся с резьбовыми отверстиями Нерж. сталь Для метрических труб
	DN40CF	2¾	70	12.7	36.9	38.2	38.7	M6	C10005227
	DN63CF	4½	114	17.4	61.2	63.6	68.0	M8	C10007414
	Для дюймовых труб
	DN63CF	4½	114	17.4	1.875	2.01	68.0	5/16 - 24	C10007415
	DN100CF	6	152	19.9	3.81	4.01	104.9	5/16 - 24	C10009410
	Фланец двухсторонний с гладкими отверстиями Нерж. сталь
	DN100CF	6	152	19.8	99.4				C10009412
