Завершился ввод в эксплуатацию Испытательного комплекса на базе термовакуумной камеры объёмом 900 м³ для испытаний спутников и других изделий космической техники.

ИК ТВК предназначена для наземных термобалансных и термоциклических испытаний, а также проверки герметичности пневмомагистралей спутников и других изделий космической техники массой до 3500 кг, максимальными размерами до 7,5 × 3,5 × 3 м в космических условиях: вакуум до 1·10^-7 Торр, температурный диапазон от -170 до +150 ºC.

В рамках проекта специалистами АО «Интек Аналитика» совместно с партнёрами выполнены следующие работы:

– разработан комплект конструкторской и эксплуатационной документации;

– проведена сварка секций камеры диаметром 10 метров и испытание сварных швов на герметичность;

– смонтированы криогенные экраны цилиндрической части и крышек с системой терморегулирования на базе жидкостных криогенных насосов;

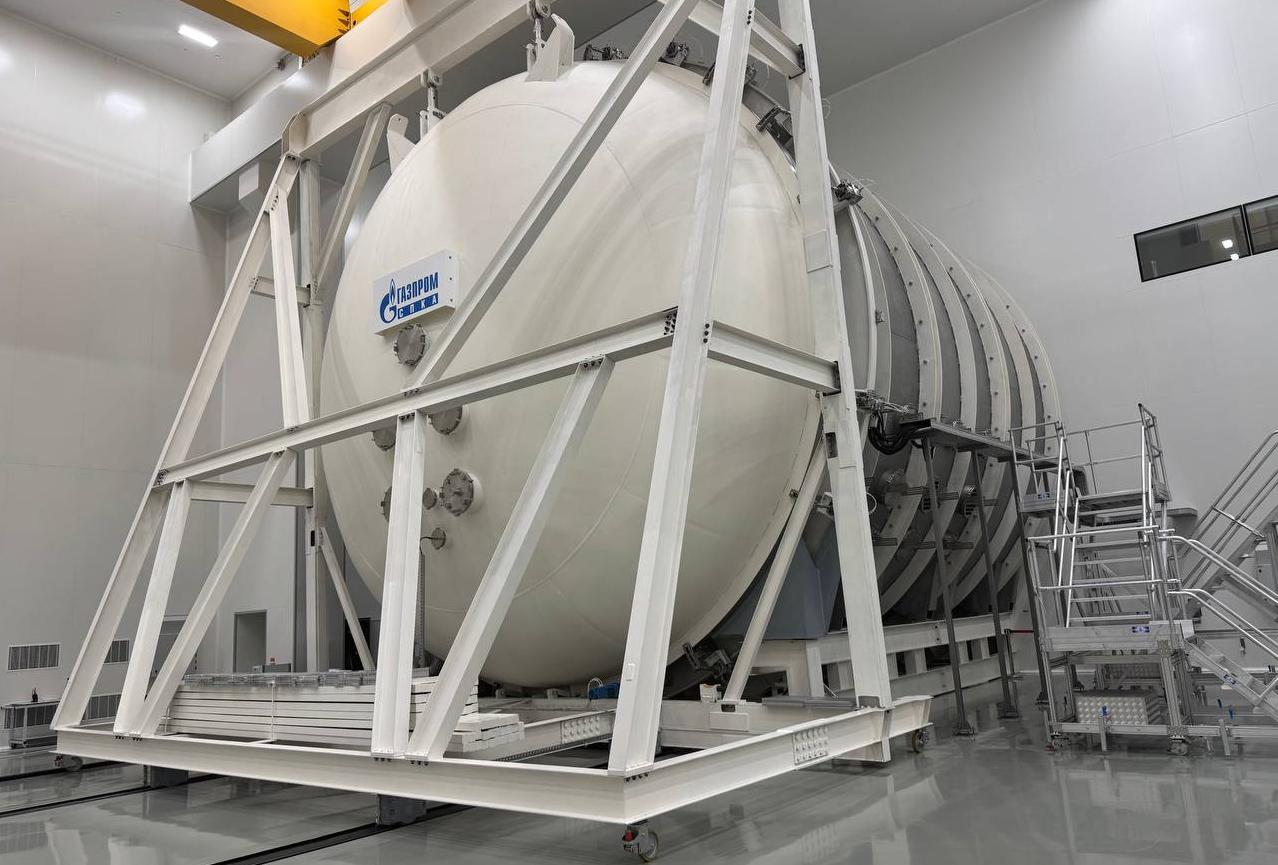

– крышка камеры весом ⁓30 тонн установлена на телегу и обеспечено её плавное перемещение;

– смонтирована вакуумная откачная система на базе криогенных, турбомолекулярных и безмасляных форвакуумных насосов;

– смонтирована система горизонтирования объектов испытаний, горизонтальное выравнивание объекта испытаний по двум осям во время термовакуумных испытаний;

– разработана и смонтирована автоматизированная система управления, для которой с нуля создано программное обеспечение на базе контроллеров Siemens, позволяющее управлять всем испытательным комплексом в автоматическом, ручном и сервисных режимах;

– смонтирована система управления нагревом в термовакуумной камере суммарной мощностью ⁓90 кВт, позволяющая имитировать тепловой поток для нагрева испытываемого объекта с 5 сторон;

– разработан, изготовлен и смонтирован массогабаритный макет весом 5 тонн и длиной 6 м, имитирующий консольную нагрузку от объекта испытаний;

– разработан, изготовлен и смонтирован полноразмерный тепловой макет спутника, имитирующий тепловую нагрузку до 18 кВт от объекта испытаний;

– смонтированы вспомогательные системы: обеспечения жидким азотом, водоохлаждения, пневмопитания, контроля концентрации кислорода и контроля герметичности, система хранения (две емкости по 160 м³ для жидкого азота, а также емкость 25 м³ для газообразного азота);

– часть метрологического оборудования внесена в государственный реестр средств измерений (ГРСИ).

ИК ТВК успешно прошёл приёмо-сдаточные испытания и аттестацию, все заложенные в Техническом задании параметры реализованы.

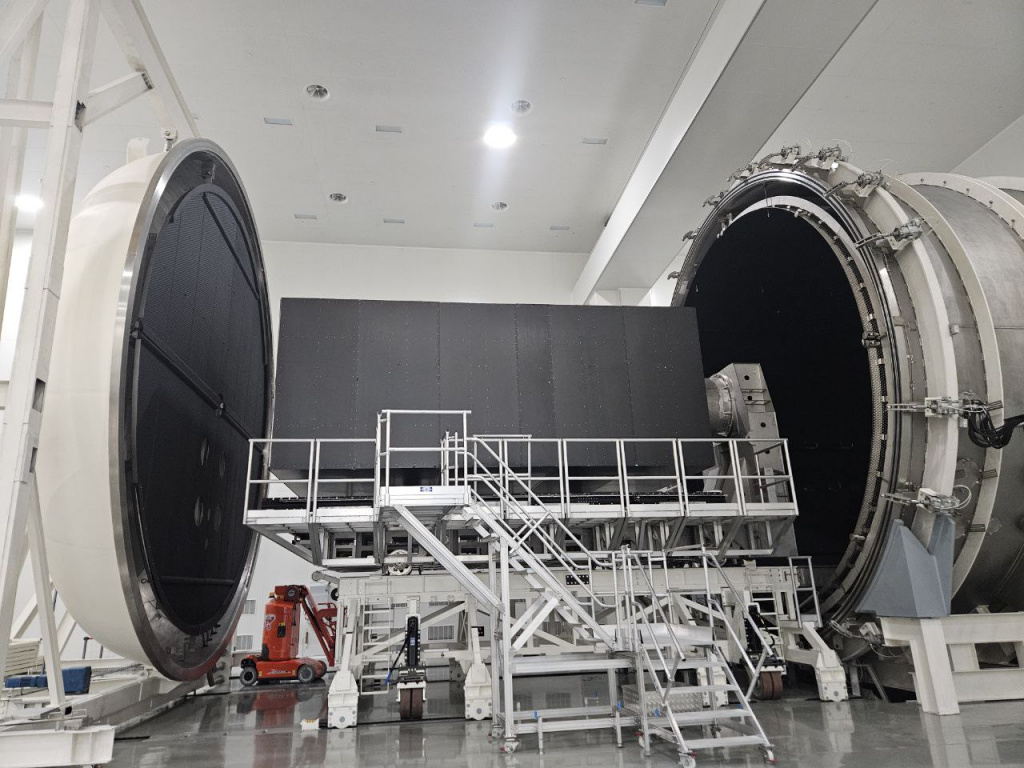

Термовакуумная камера с установленным тепловым макетом. Вид из чистого помещения.

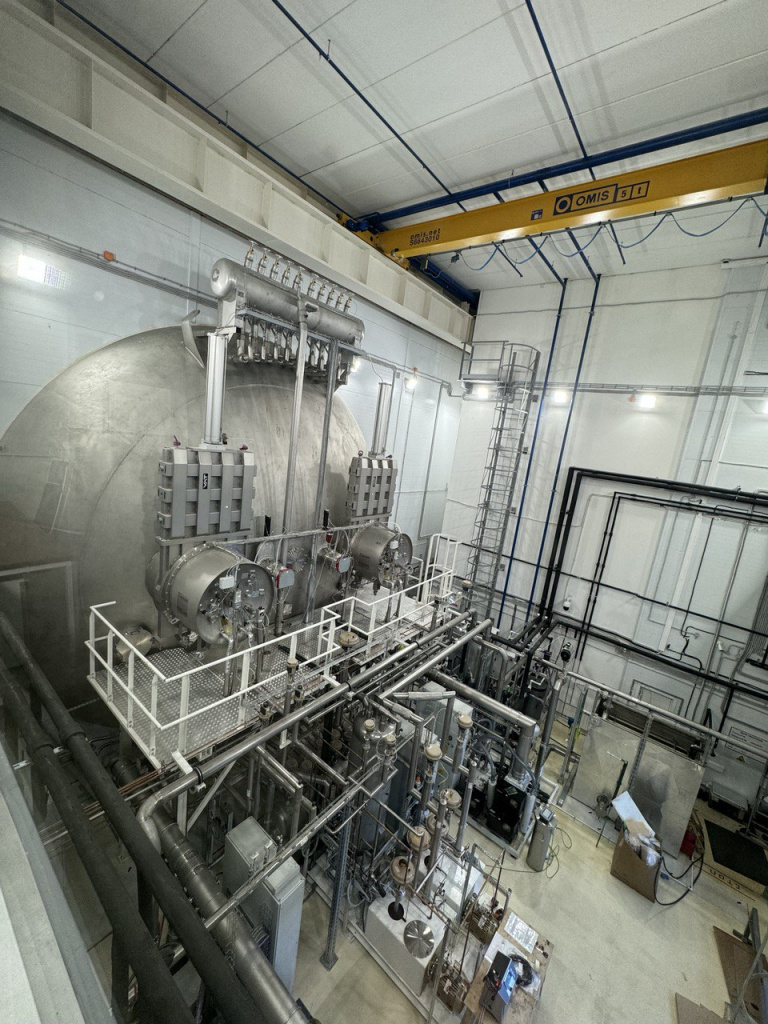

Термовакуумная камера. Машинный зал

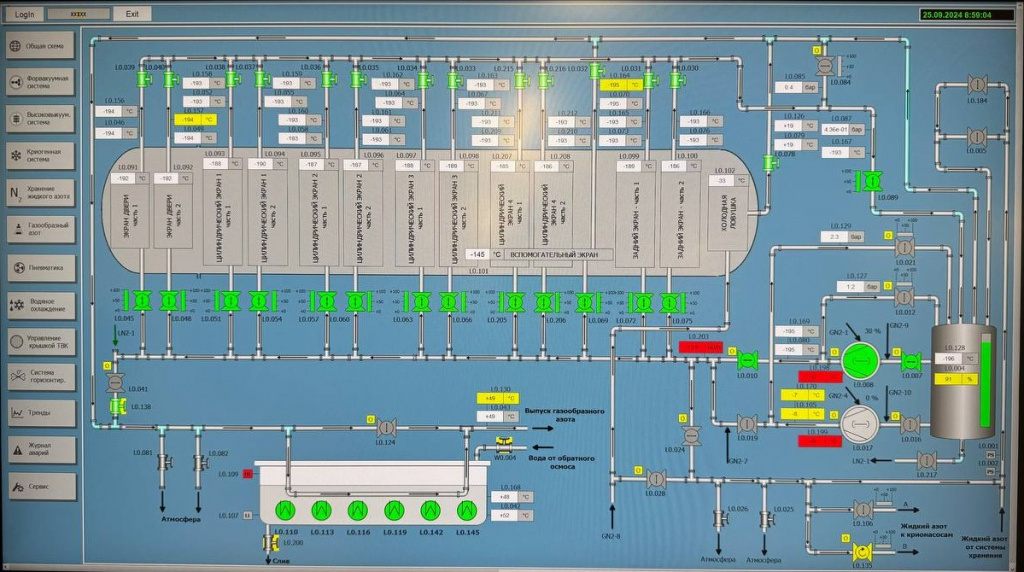

Система управления термовакуумной камерой
